Putzmeister P 720 és P 730 TD/SD betonszivattyúk
Kompakt, hidraulikus dugattyús szivattyúk szivattyúzható beton, finomszemcsés beton és esztrich továbbítására. A P 720 és P 730 eltérő nyomás- és szemcseméret-tartományt kínál.
Leírás
Modellválasztás a feladathoz
A kiválasztás alapja az anyag összetétele, szemcsemérete, a szükséges teljesítmény és a szállítóvezeték. A nyomás és a térfogatáram maximumai nem közös munkapontok.
P 730 TD/SD
3–30 m³/h térfogatáram-tartomány.
P 720 nyomás és szemcse
Legfeljebb 80 bar; legfeljebb 16 mm szemcseméret.
P 730 nyomás és szemcse
Legfeljebb 55 bar; legfeljebb 32 mm szemcseméret.
A két típus műszaki összehasonlítása
| Adat | P 720 TD/SD | P 730 TD/SD |
|---|---|---|
| Térfogatáram | 3–21 m³/h | 3–30 m³/h |
| Nyomás max. | 80 bar | 55 bar |
| Szemcseméret max. | 16 mm | 32 mm |
| Hatz dízelmotor teljesítménye | 42 kW, Stage V | 54,8 kW, Stage V |
A tényleges szállítási eredmény az anyagtól, a csővezetéktől és a beállításoktól függ. A Synchro adalékadagolás külön választható felszereltség.

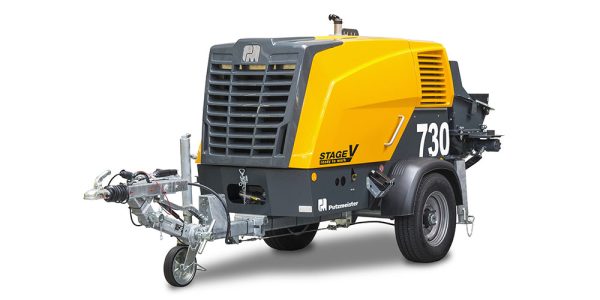

A gépek külön képen
Gyakori kérdések
A 80 bar a P 730-ra is érvényes?
A P 720 TD/SD maximuma 80 bar, a P 730 TD/SD maximuma 55 bar. A két típust külön kezeljük.
A legnagyobb térfogatáram és nyomás együtt elérhető?
A megadott maximumok nem jelentenek közös munkapontot. A tényleges teljesítményt az anyaghoz, a csővezetékhez és a gép beállításához ellenőrizzük.
Minden TD/SD változat motorja azonos teljesítményű?
A P 720/P 730 Hatz-motoros változatának teljesítménye 42/54,8 kW, a Deutz-motoros változaté 44,5/55,4 kW. Mindkettő Stage V kivitel; a megfelelő hajtást az adott géphez választjuk ki.
Mi kell a megfelelő gép kiválasztásához?
Anyag és adalékanyag, legnagyobb szemcseméret, szükséges térfogatáram, csőátmérő, vízszintes és függőleges szállítási távolság, valamint energiaellátás szükséges.
Dokumentumok
P 720/P 730 Hatz kezelési útmutató
Gyártói dokumentum; a kivitel és évjárat egyezését ellenőrizzük.
P 720 angol prospektus
Gyártói dokumentum; a kivitel és évjárat egyezését ellenőrizzük.
P 720 német prospektus
Gyártói dokumentum; a kivitel és évjárat egyezését ellenőrizzük.
P 730 angol prospektus
Gyártói dokumentum; a kivitel és évjárat egyezését ellenőrizzük.
P 730 német prospektus
Gyártói dokumentum; a kivitel és évjárat egyezését ellenőrizzük.
Betonszállítási feladat egyeztetése
A közeg, a vezeték és a telepítési feltételek alapján választjuk ki a megfelelő Putzmeister gépet és felszereltséget.
Beszéljük át a feladatot.
Írja meg az anyagot, a szemcseméretet, a szükséges térfogatáramot és a szállítóvezeték kialakítását.
